一、项目介绍

云捷EMS开源能源管理系统， 分为物联网硬件网关部分、数据采集部分、数据应用、数据大屏四大模块，

适用于生产制造类企业、工厂、园区、写字楼等高能耗企业的能源管理场景，

是一套完整的全链路的能源数据采集、上传、存储、计算、分析、展示的EMS系统

支持高耗能企业，水、电、汽、热、油、空压机、中央空调、光伏逆变器、机房、楼层配电箱、电力等数据的采集和分析。

二、主要功能

硬件网关部分：支持包括 Modbus、IEC101、102、103、104、61850、DL/T645、MQTT、OPC等50余种协议的采集和解析；

数据采集部分：包括电表、水表、热用表、光伏、逆变器、空压机、配电箱等数据采集、解析、存储等功能；

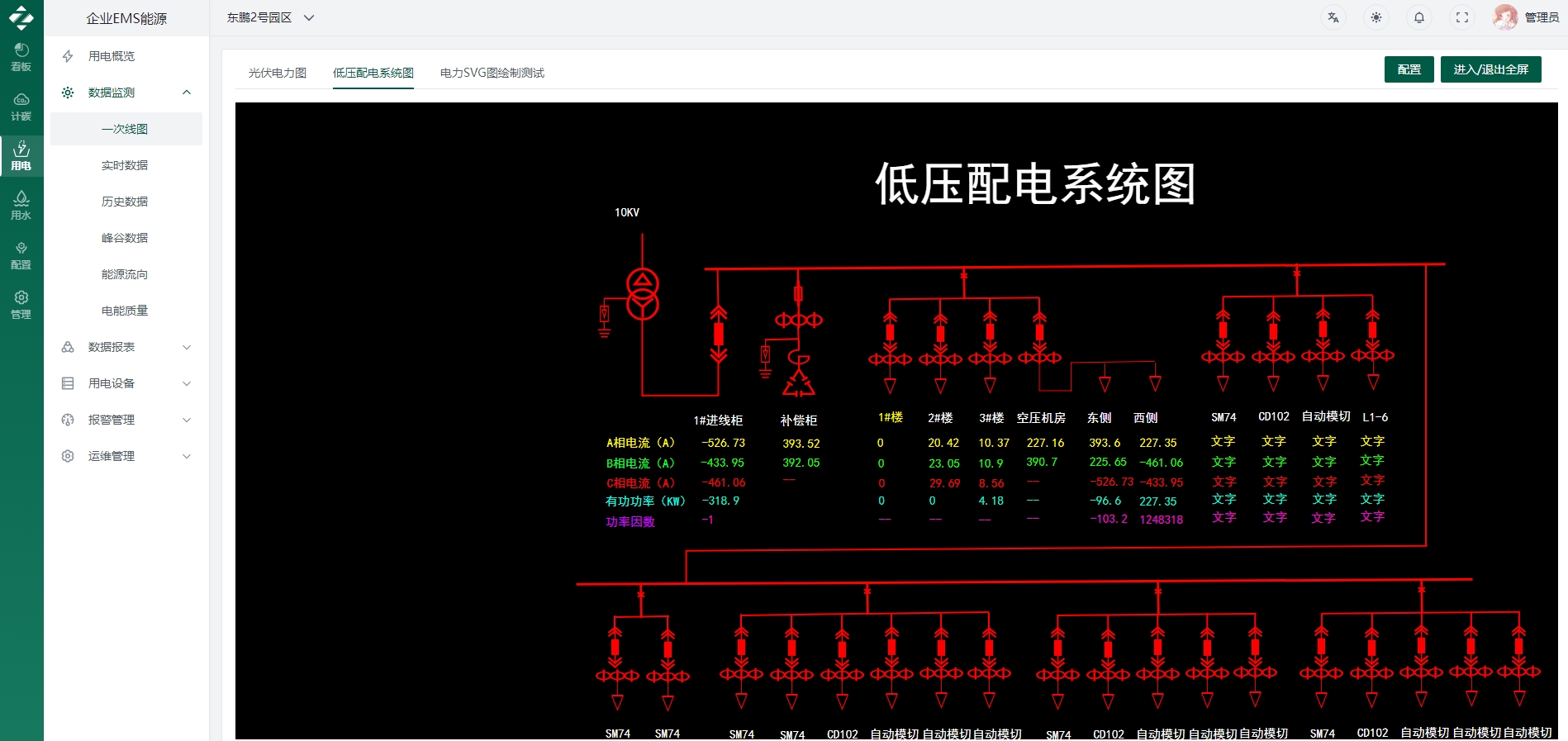

数据服务部分：包括前端、后端、实时数据、历史数据、各维度能耗分析、报警、运维、工单、派单、一次线图等功能；

数据大屏部分：包括数据看板、自定义报表配置、可视化大屏配置、界面可视化配置等。

`

`

三、技术栈

1.前端采用Arco Design Pro（ VUE3 版本）

2.后端采用Spring Boot、Spring Cloud & Alibaba

3.注册中心、配置中心选型Nacos=2.2.2，权限认证使用Redis

4.流量控制框架选型Sentinel，分布式事务选型Seata

5.数据库采用MYSQL >= 5 .7, JDK1.8, Maven >= 3.0

四、通讯模块：MQTT

方式一 ：MQTT格式消息

硬件设备通过智能电表或者硬件网关上传，大部分为MQTT形式定时上报，采集系统订阅后对上报数据进行处理。

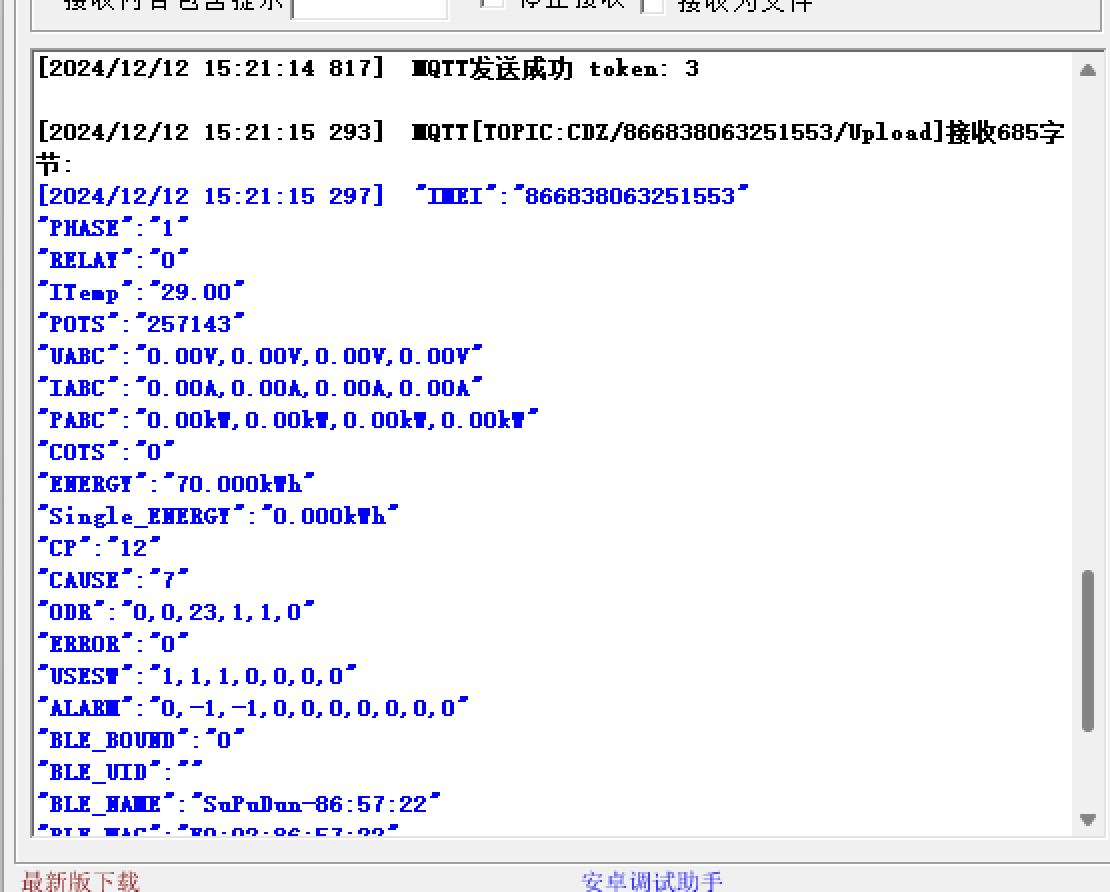

下图是某硬件网关上报的mqtt报文，由后台进行数据处理。不同的设备格式参数不同，可能需要进行针对性解析。

【后台可视化配置好参数后，直接可订阅硬件网关上传的数据，基本上不需要开发】

`

`

五、通讯模块：websocket

方式二  websocket订阅模式

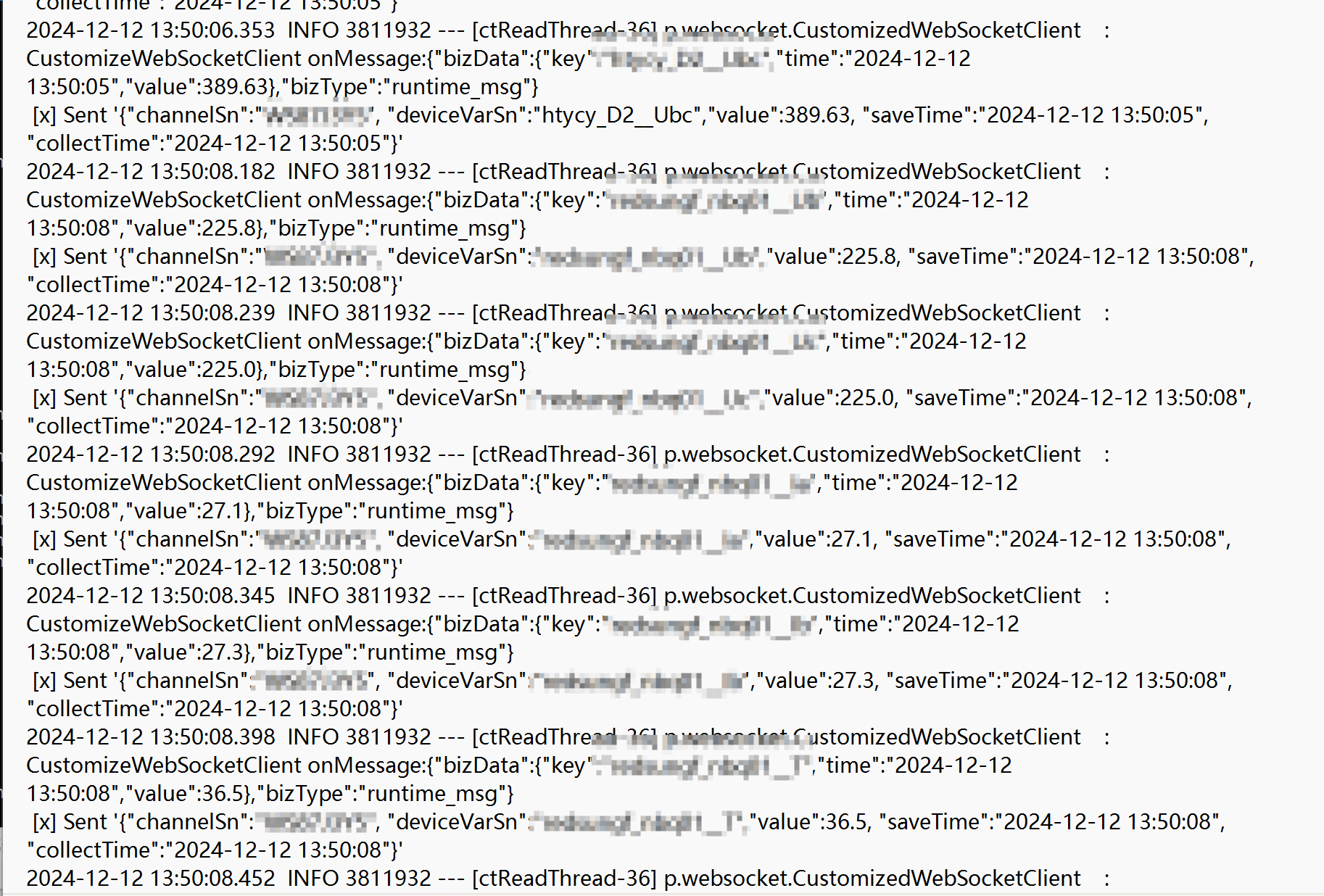

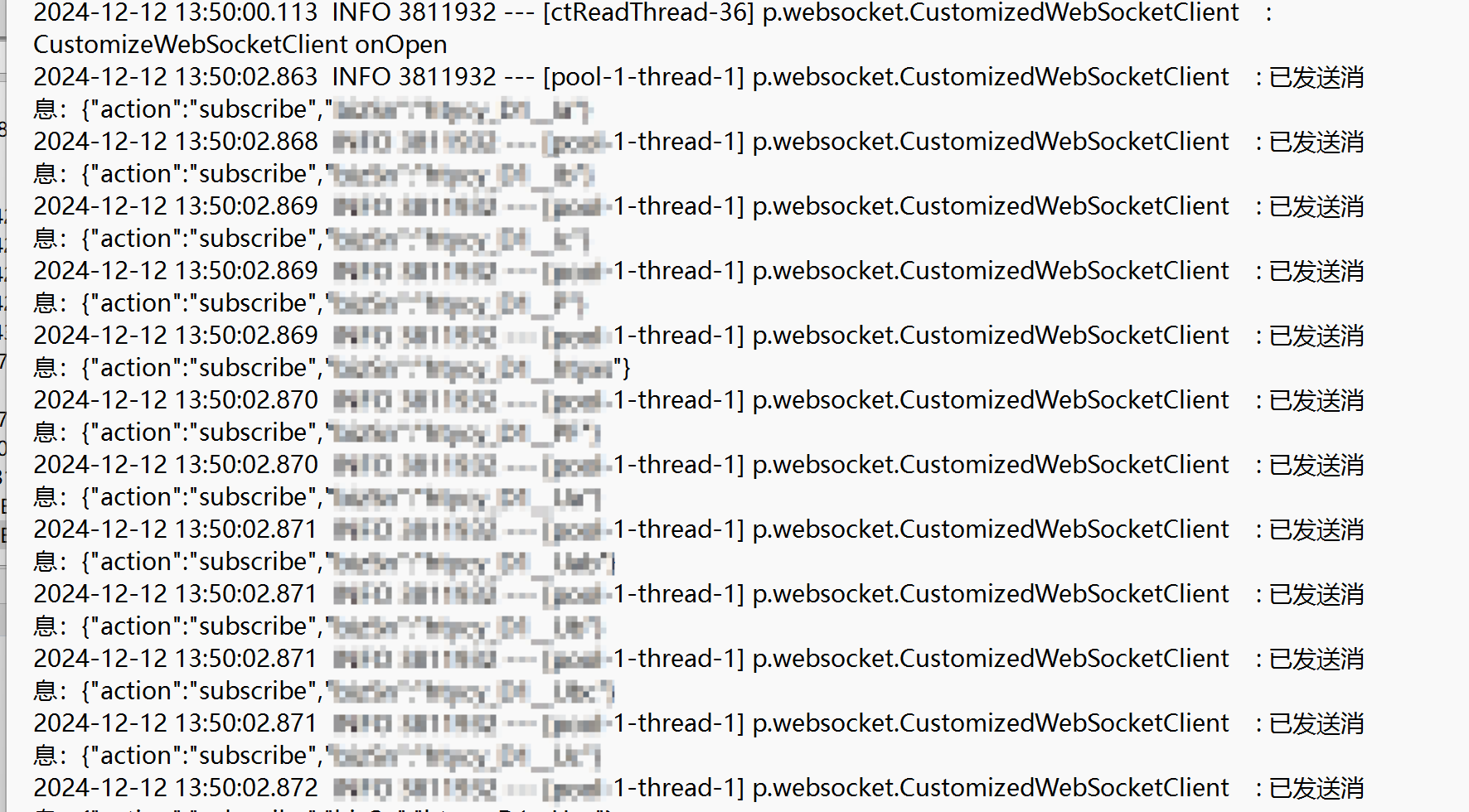

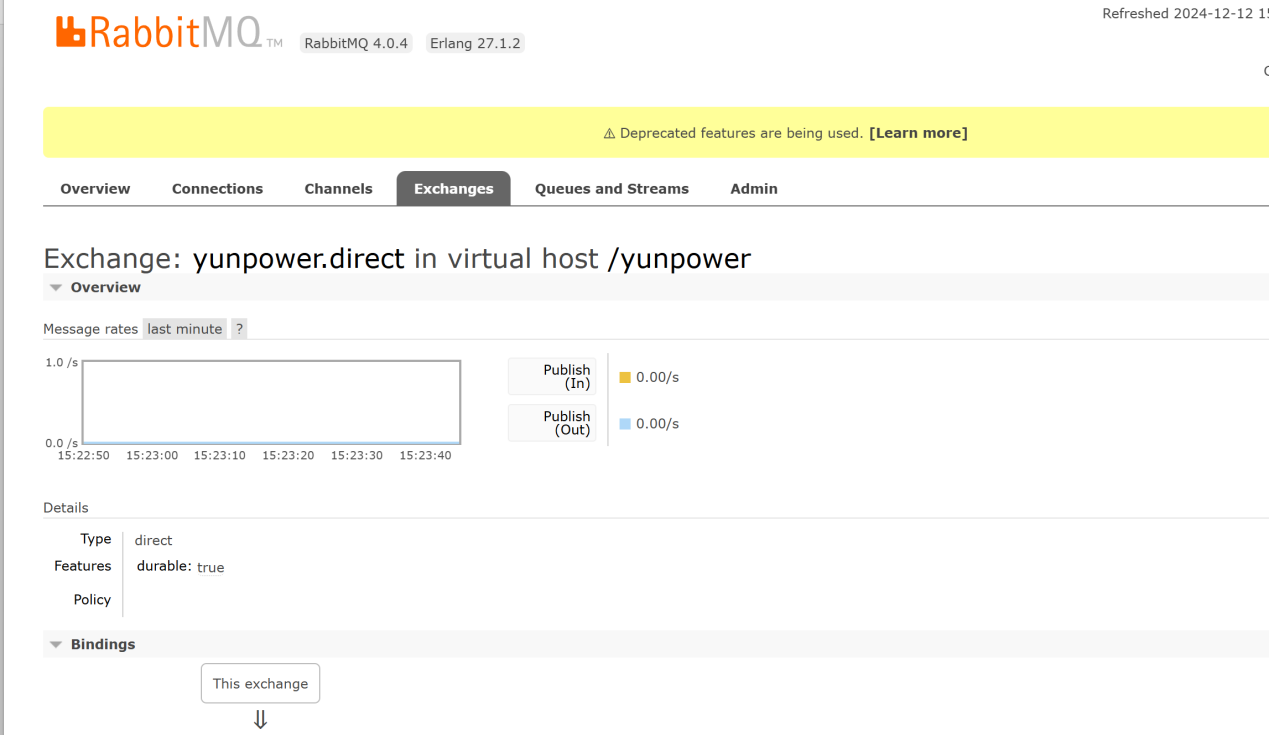

websocket订阅模式，系统定时下行指令，设备上报后进入消息队列rabbitmq，由采集服务分布式处理。

`

`

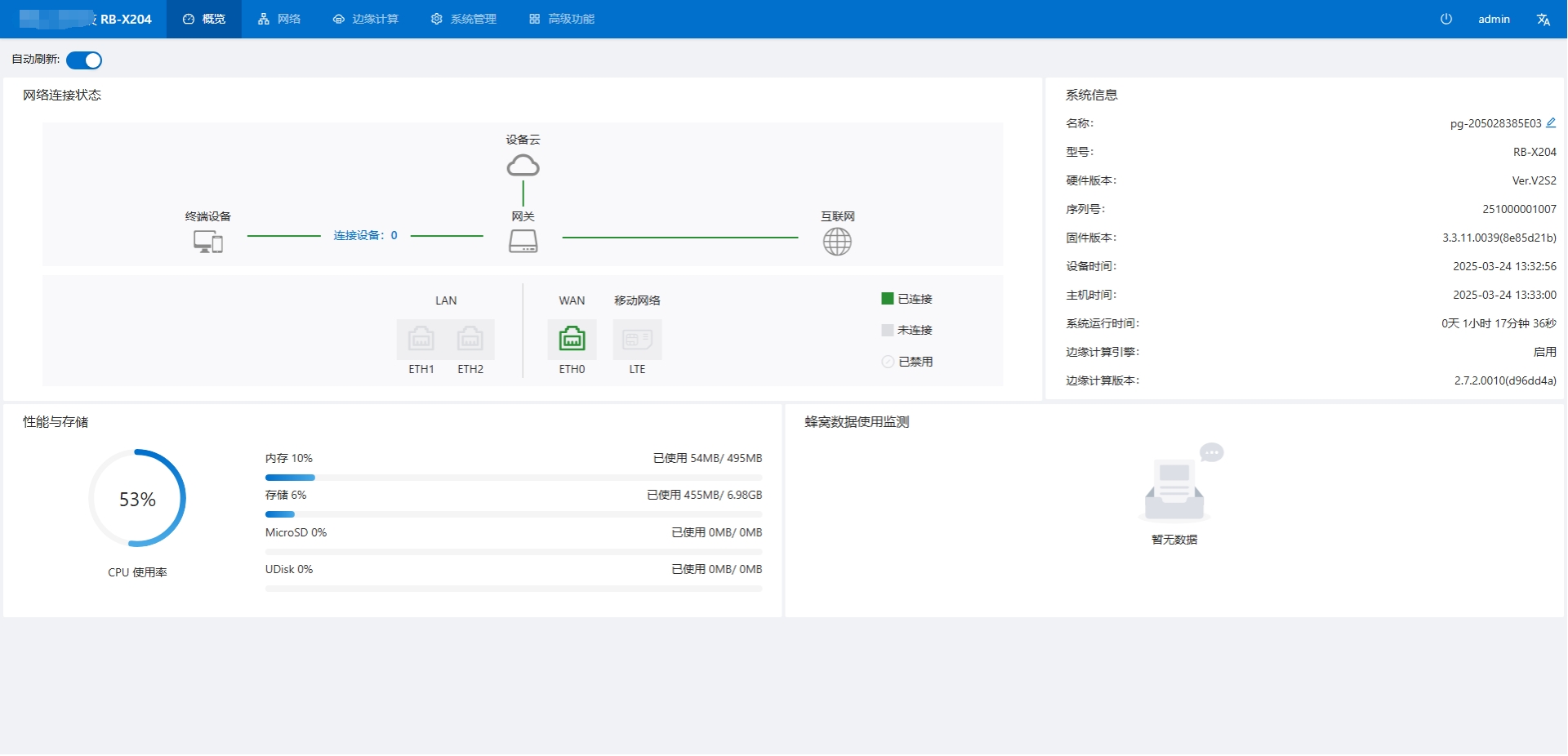

六、硬件网关配置

【配置路由】

`

`

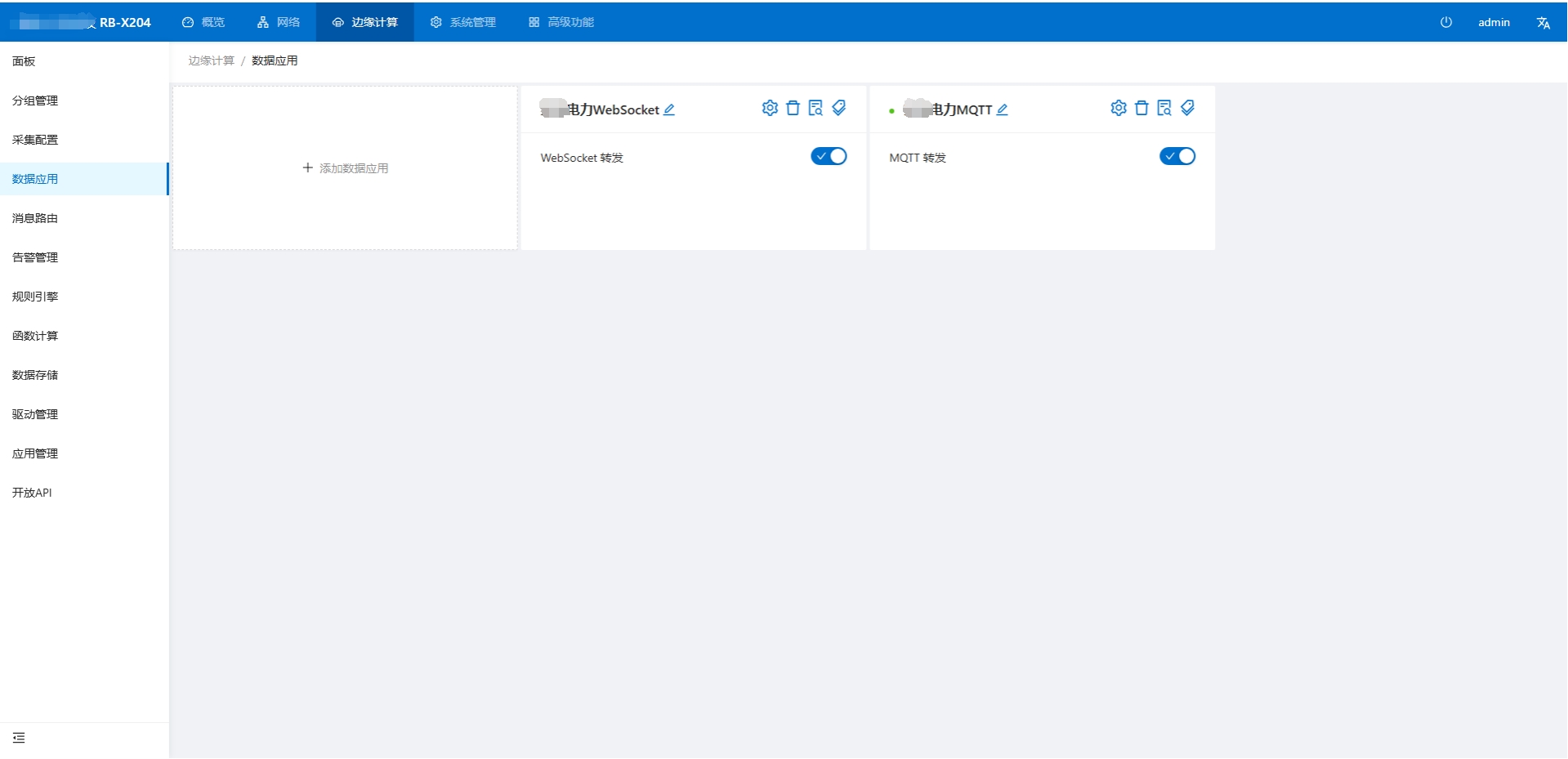

【配置转发方式：是MQTT 还是 TCP/IP socket 还是 其他方式】

`

`

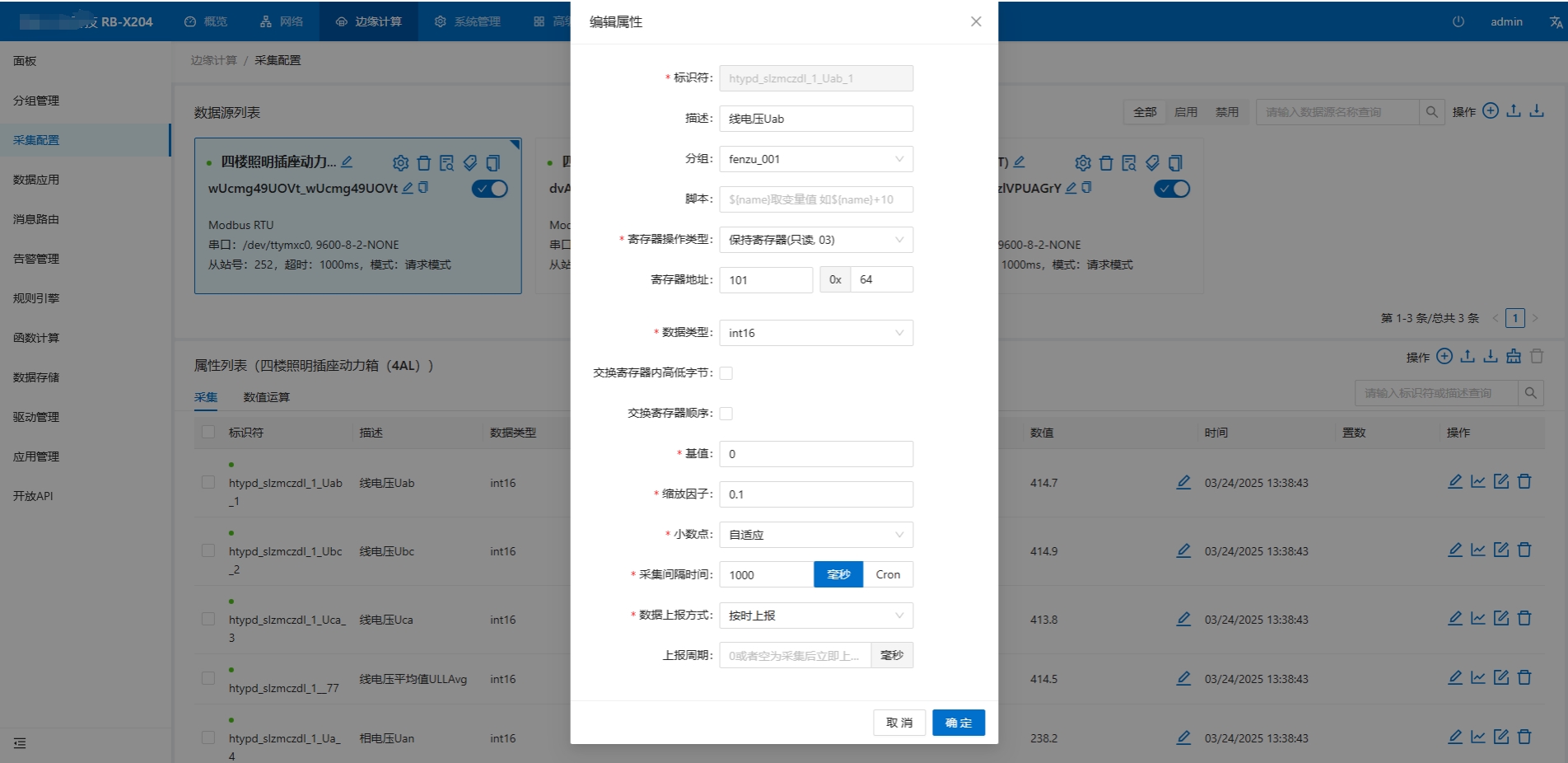

【配置转发的点位（变量）：如电压参数、电流参数、Ua、Ub等】

`

`

七、数据计算引擎

1、实时数据，上传至时序库或者redis数据库，以被实时调用；

2、业务数据，系统会自动计算，按照日月年的数据格式存放至业务库，以便系统进行调用，避免调用时临时计算降低效率。

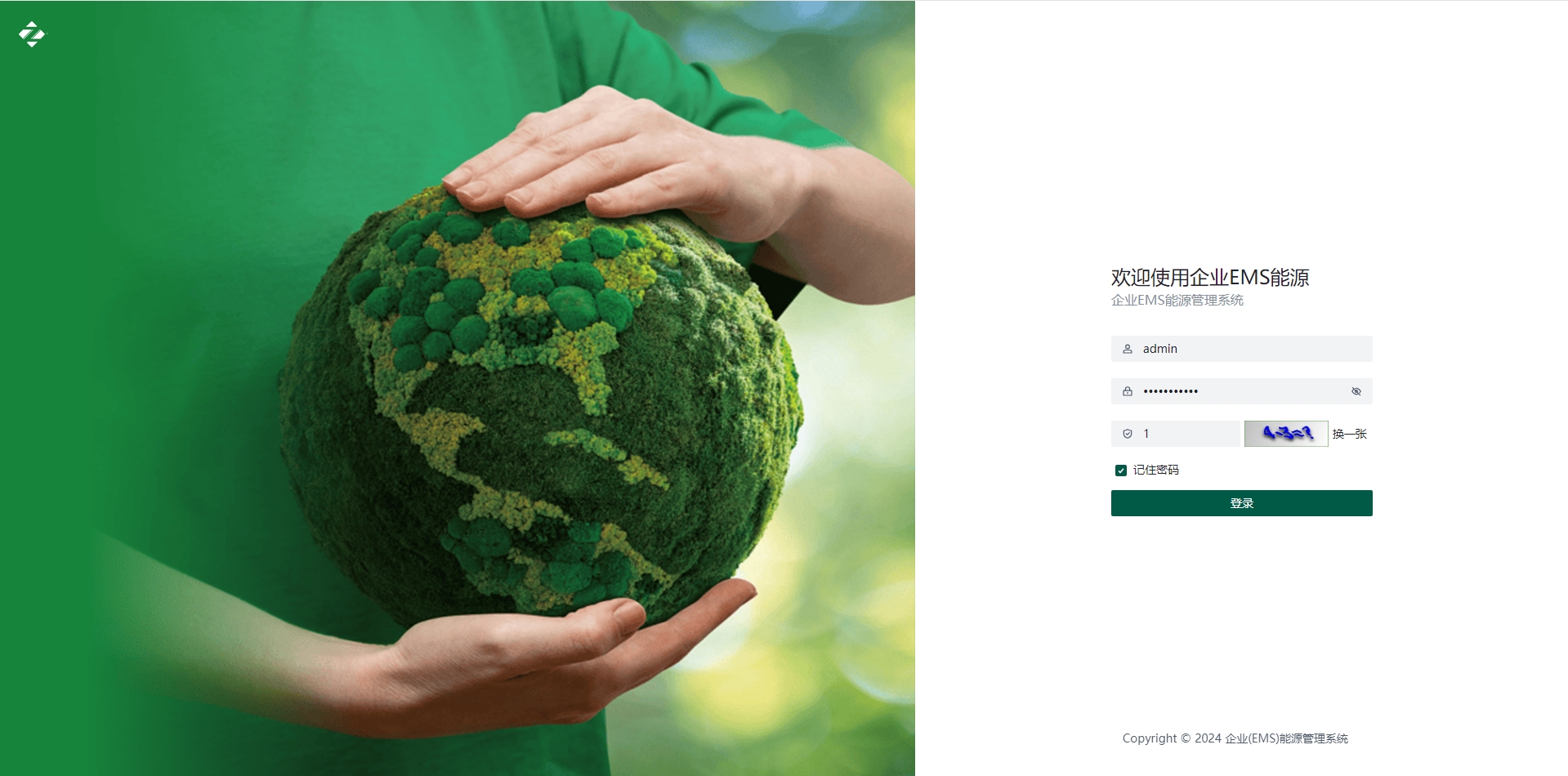

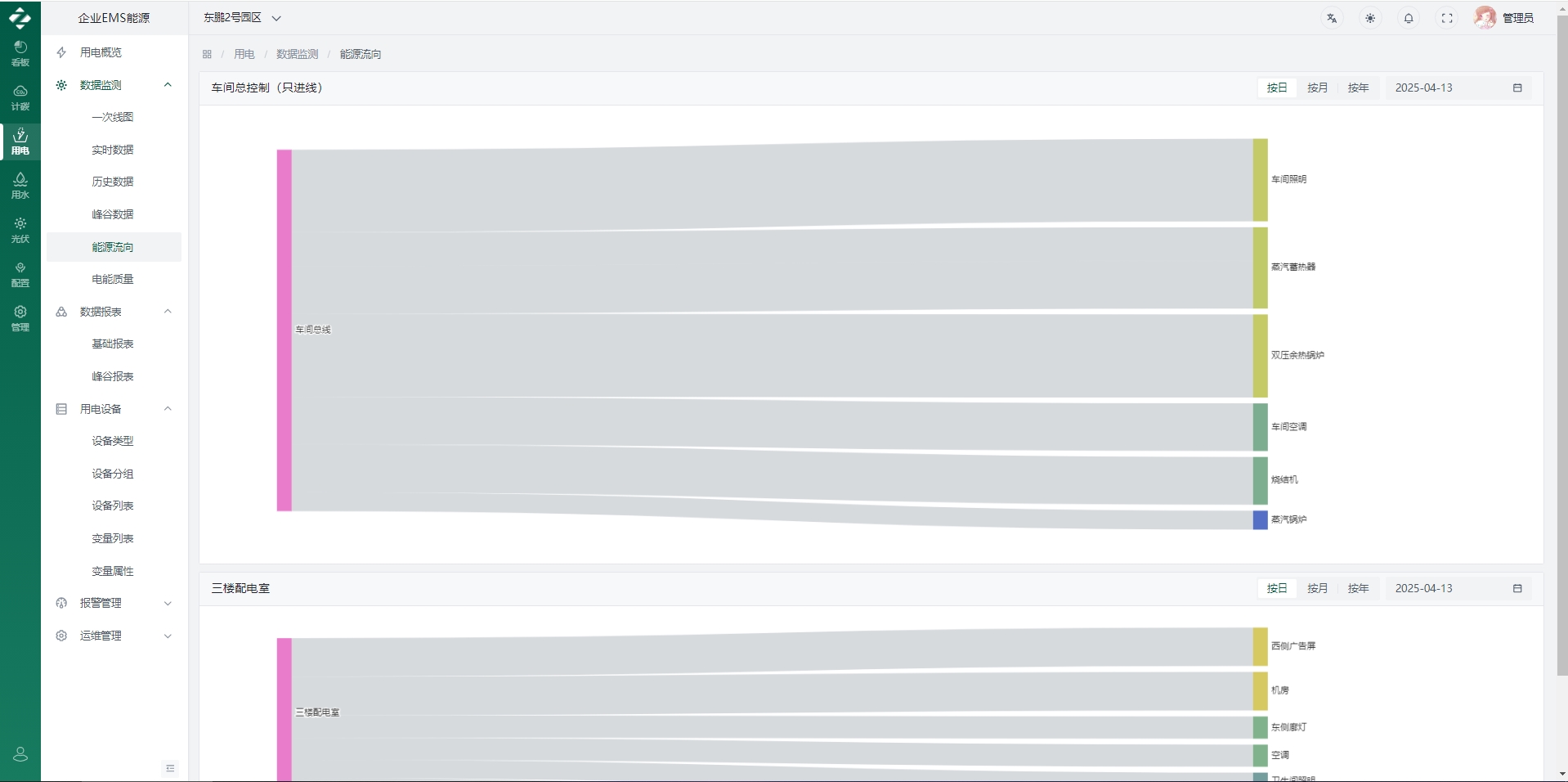

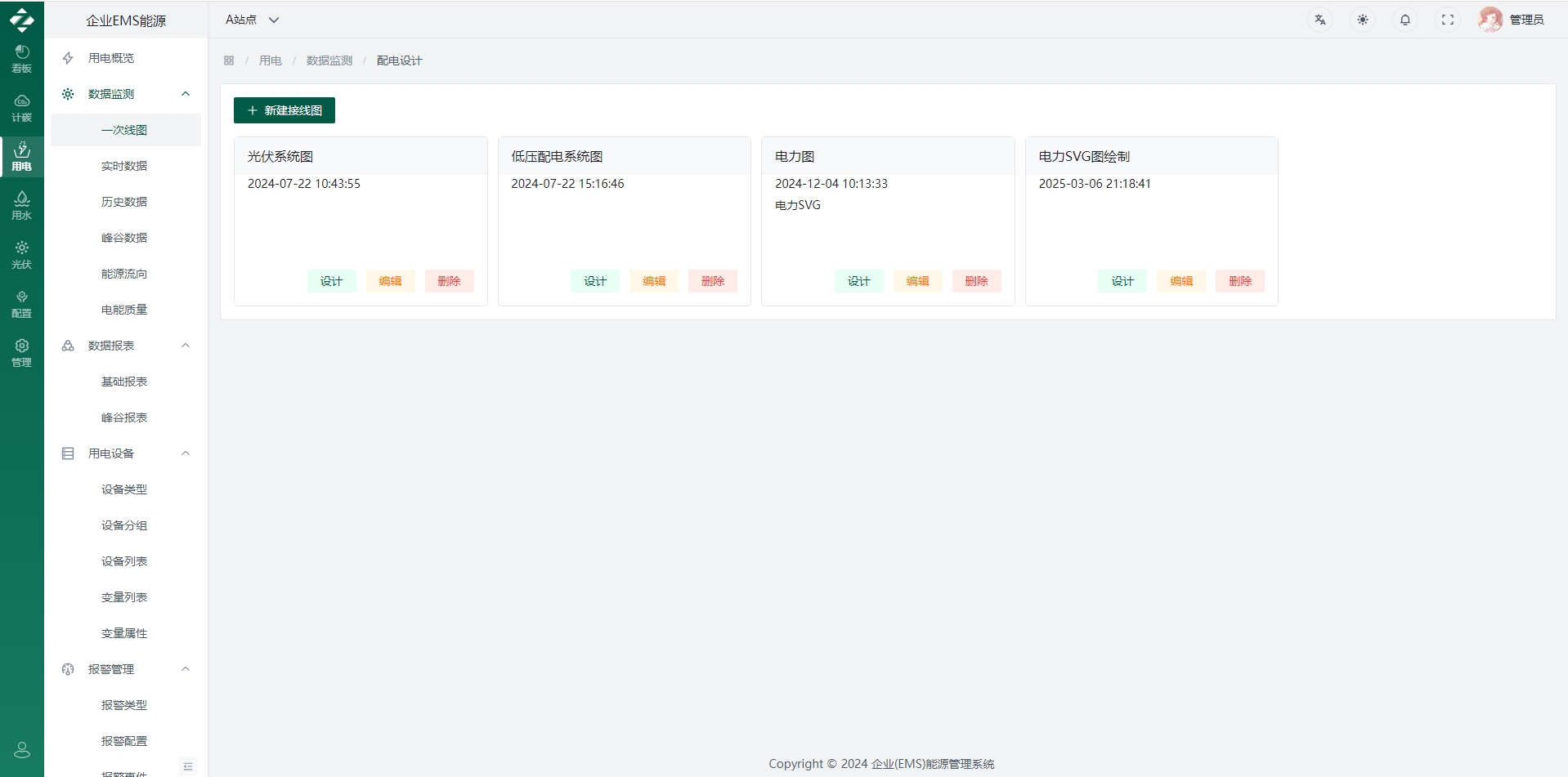

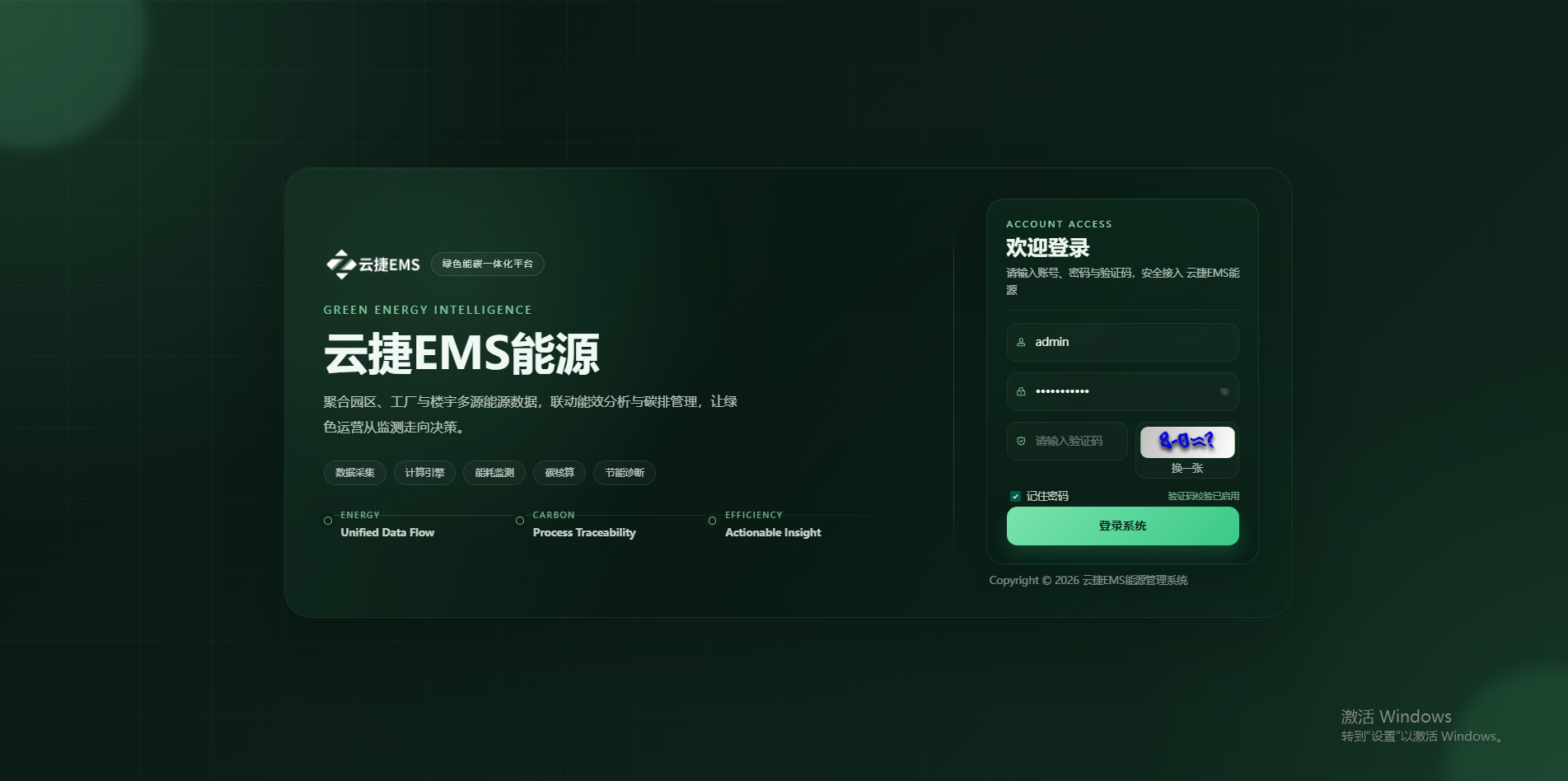

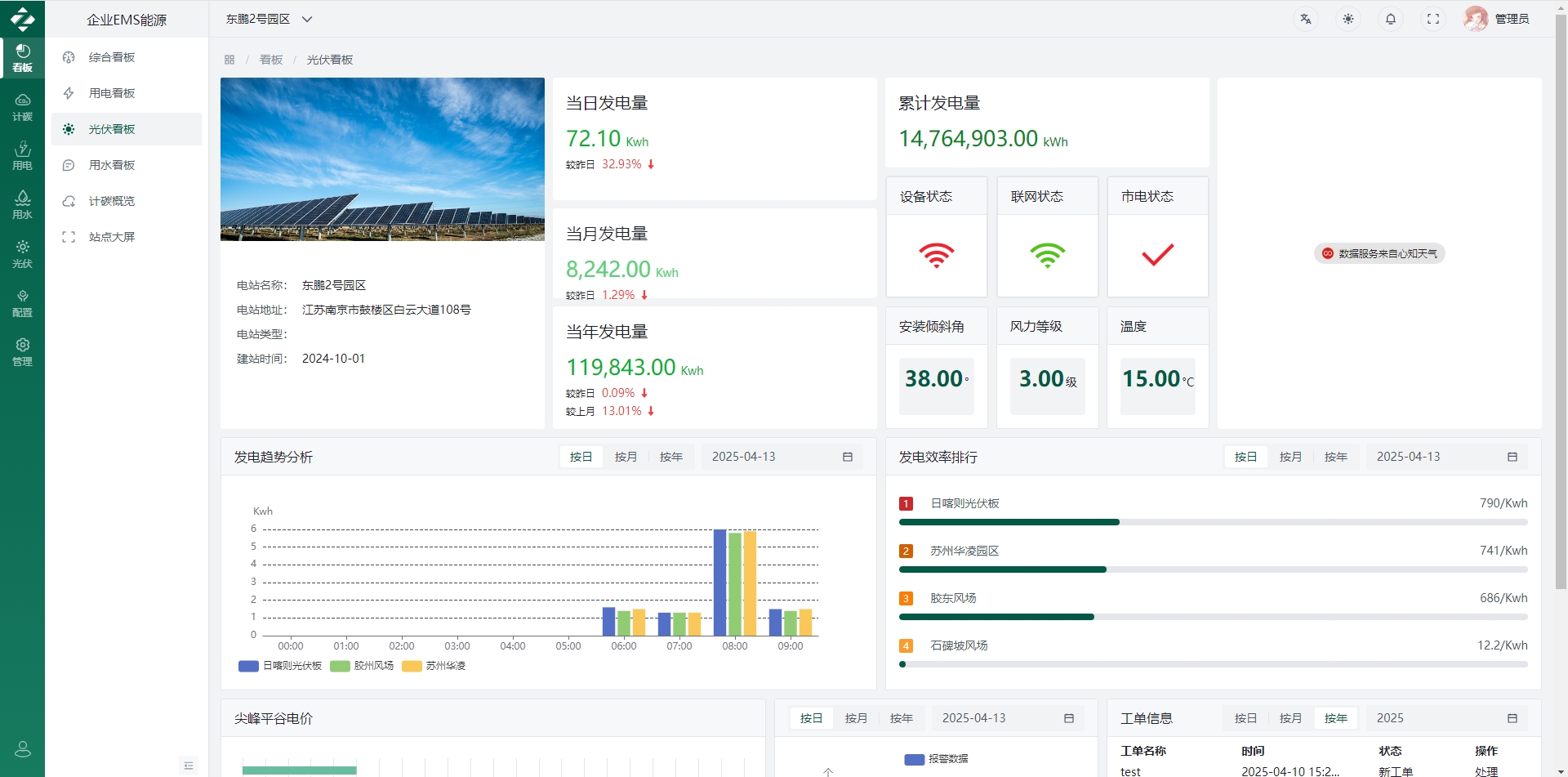

八、EMS界面展示

`

` `

` `

` `

` `

` ` `

` `

` `

` `

` `

` `

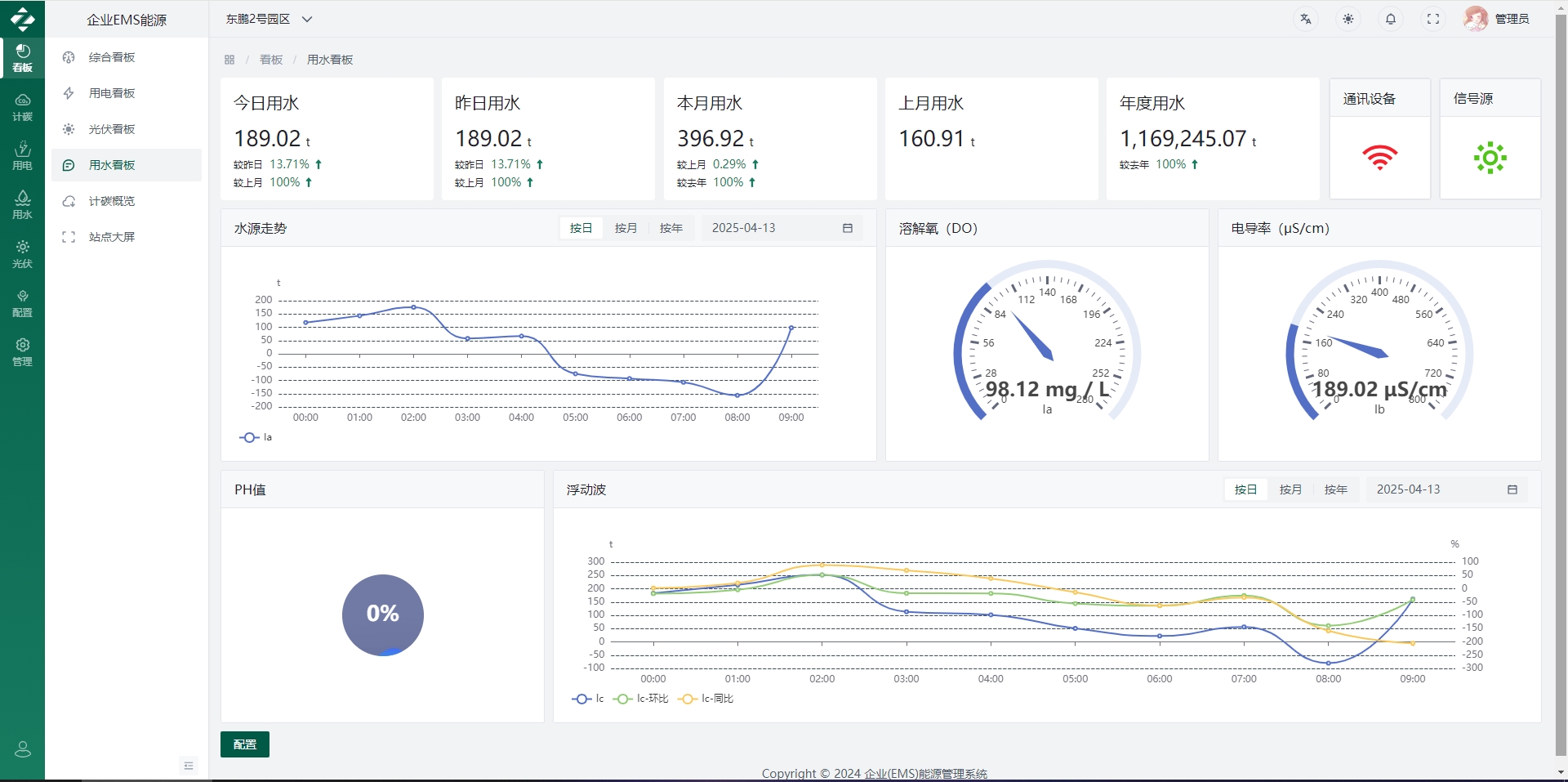

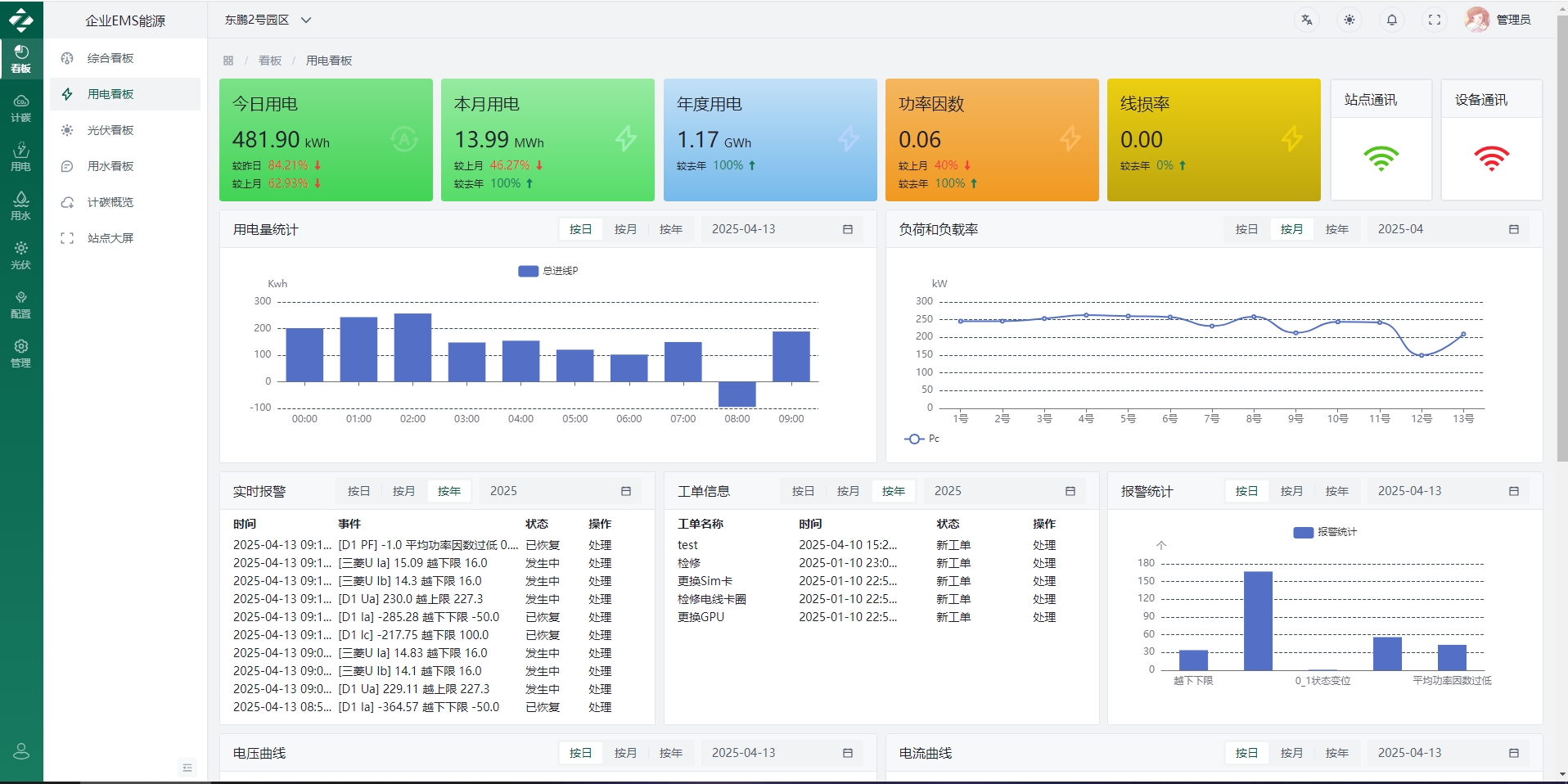

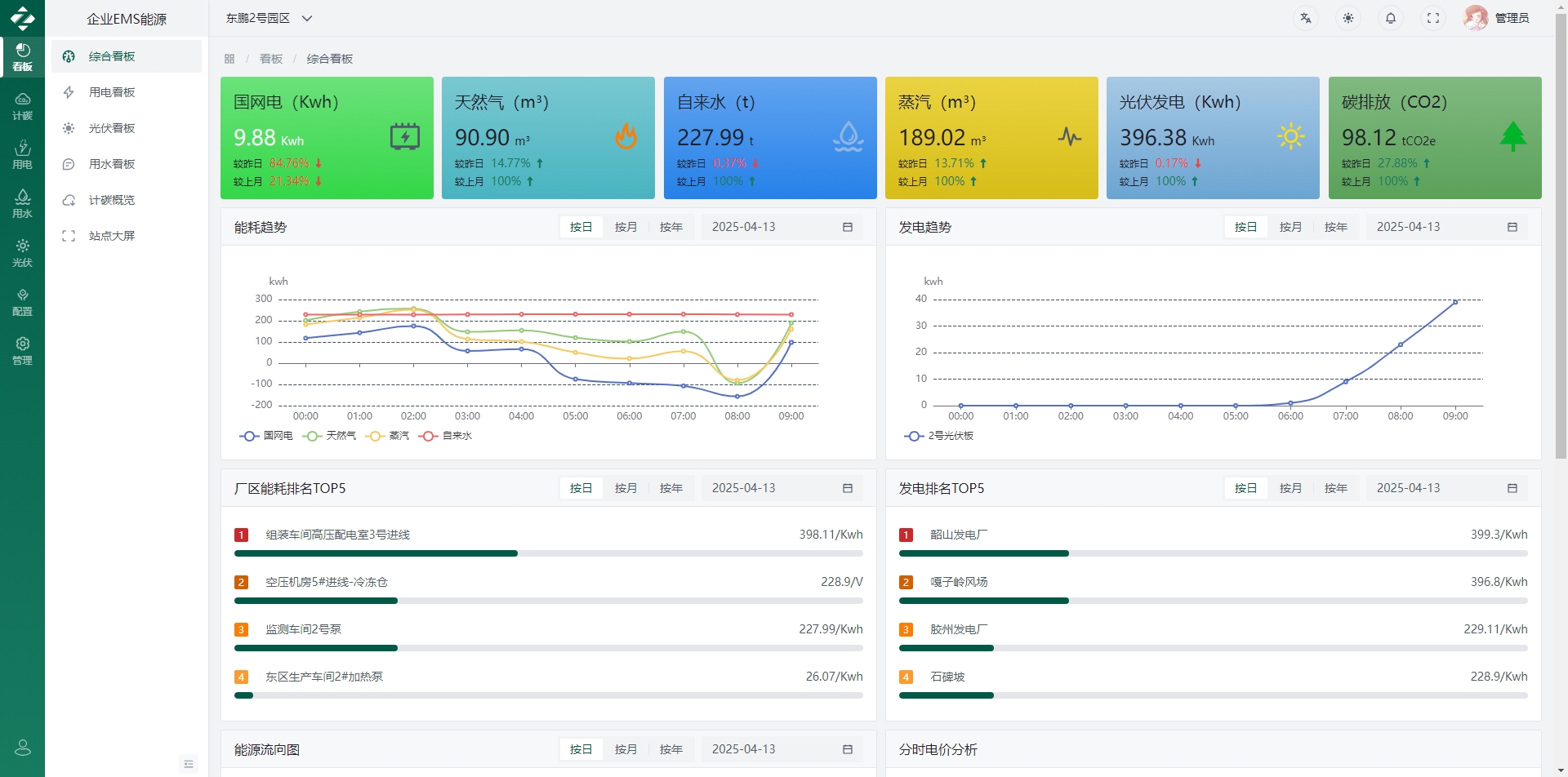

九、数据看板

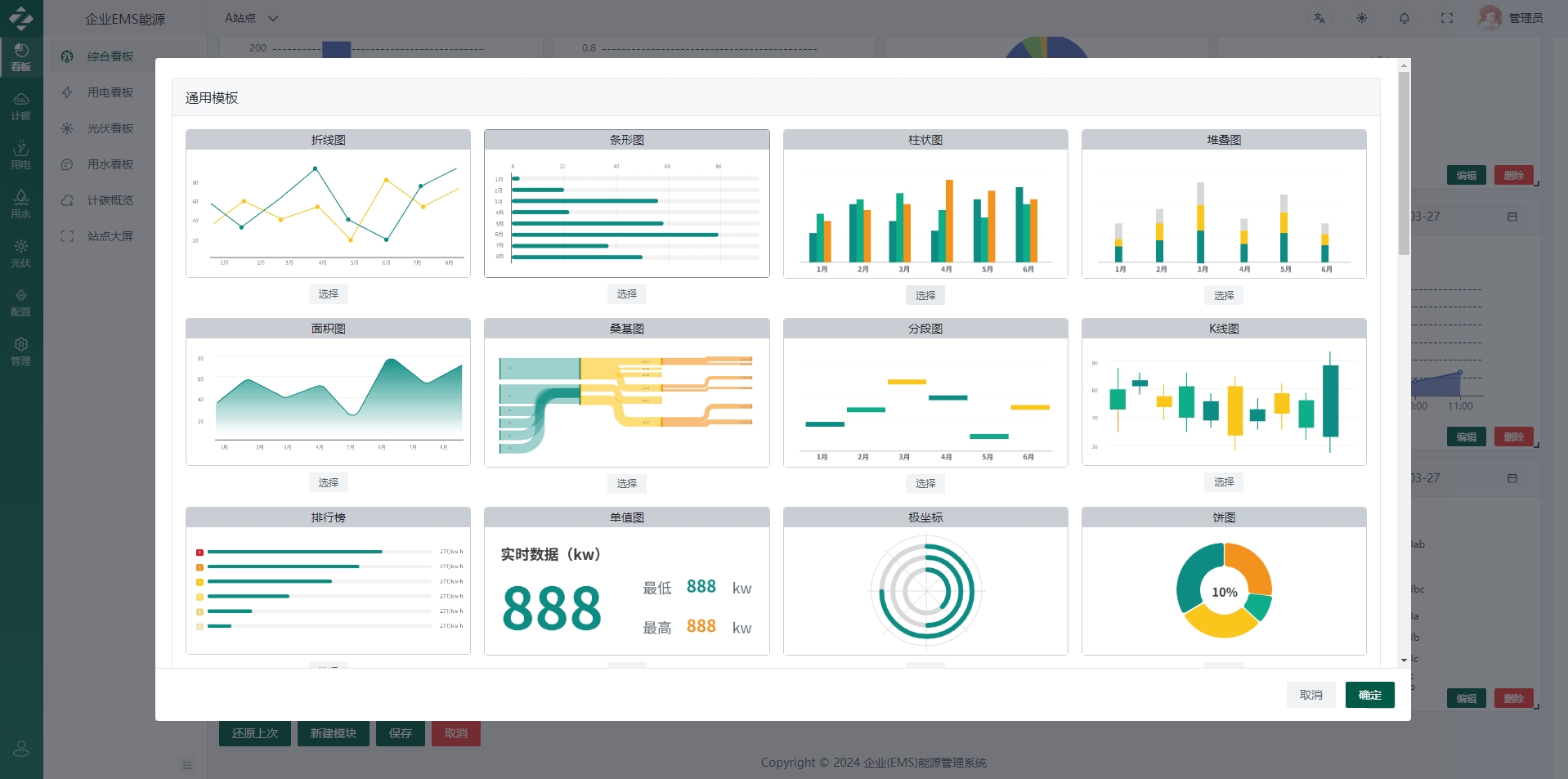

**【数据看板支持拖拉拽，选择展示方式，完全可视化配置】**

`

` `

` `

`

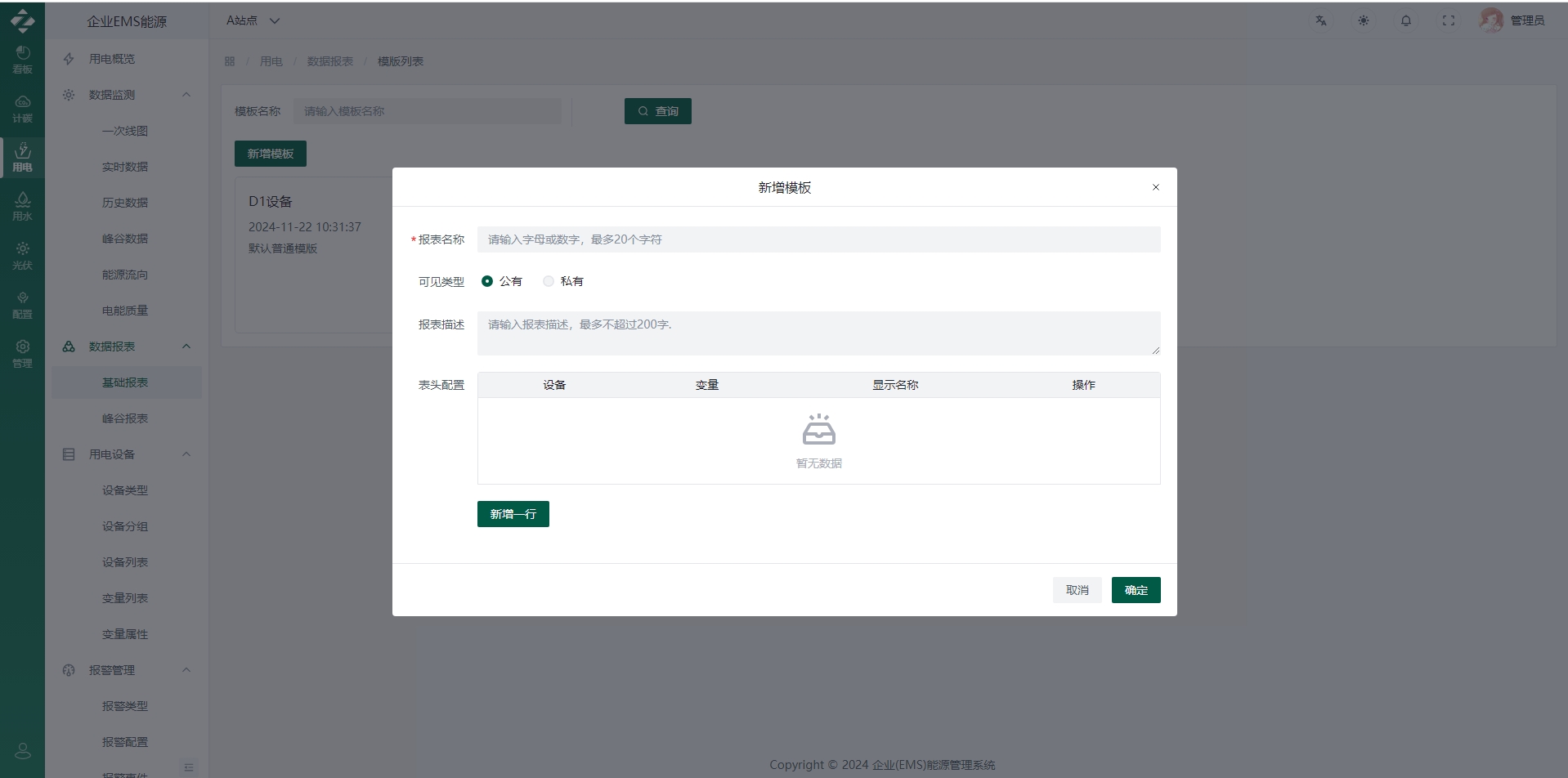

十、智能报表

【告别复杂报表，全部可以创建报表模板，关联数据，一键可视化配置】

`

` `

`

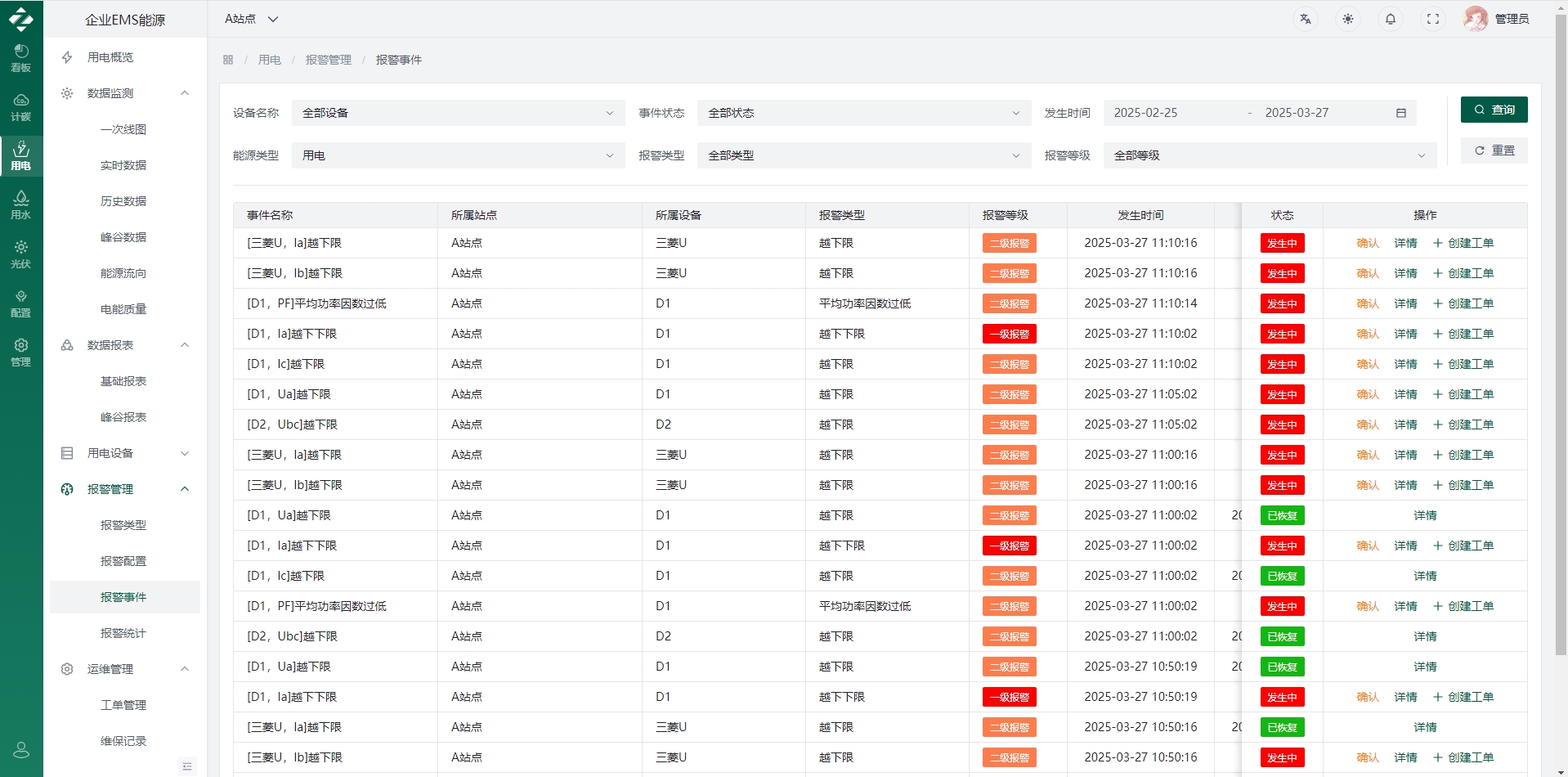

十一、智能运维

【报警-工单-任务，一气呵成】

`

`

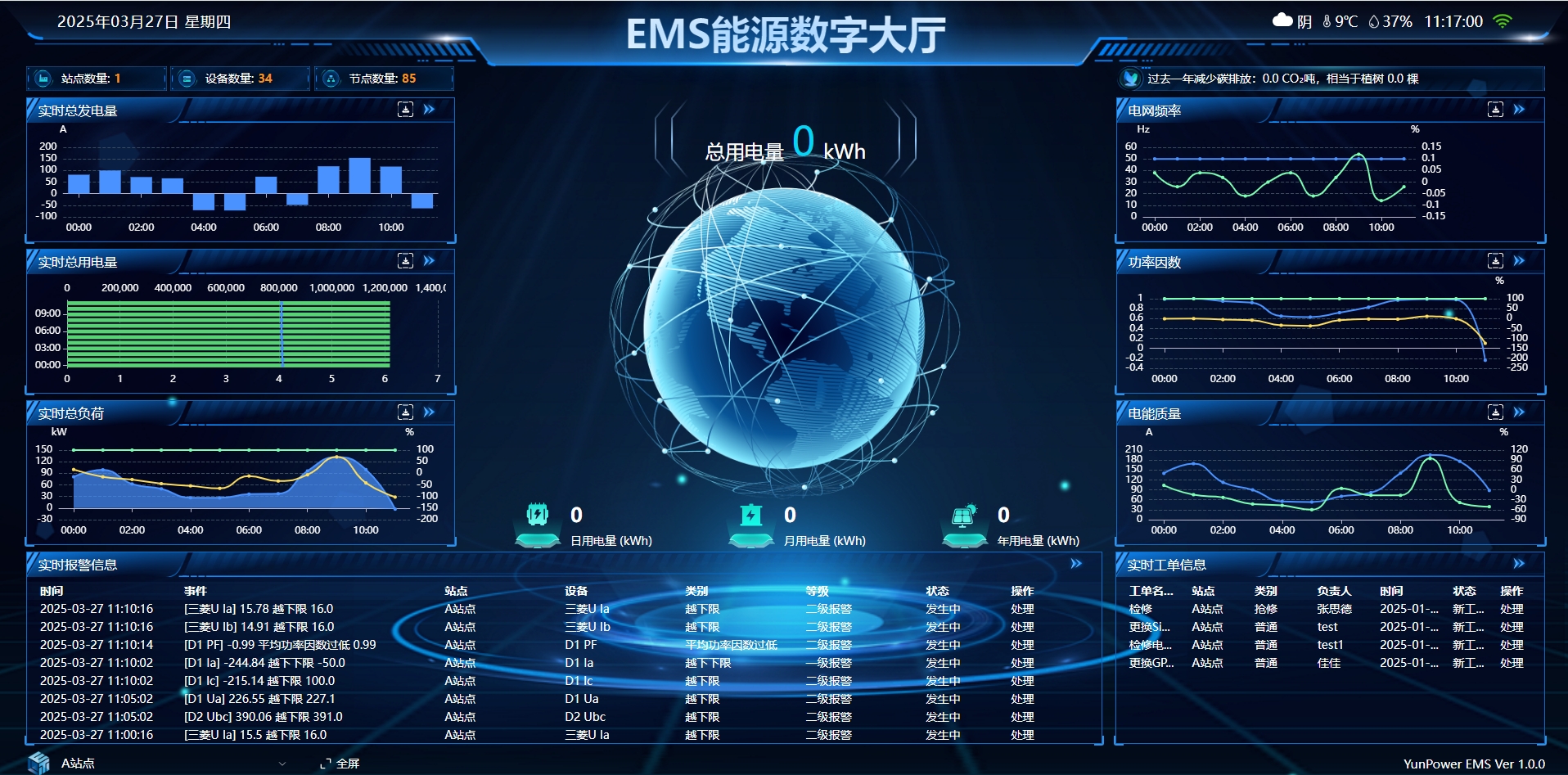

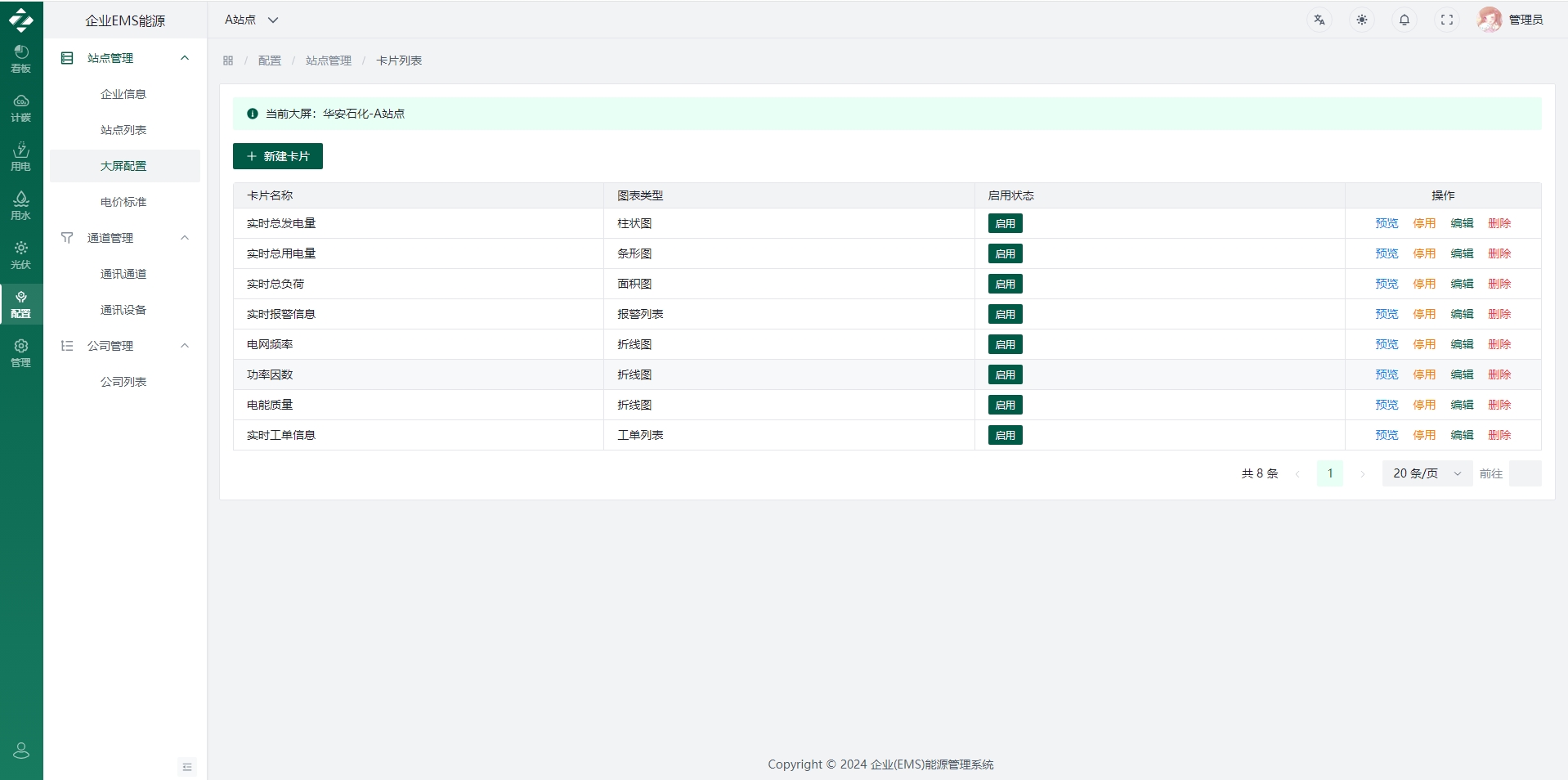

十二、数据大屏

** [大屏支持可视化配置，创建卡片，编辑卡片信息，选择卡片位置，关联数据，即可完成大屏配置]**

`

` `

`

十三、代码结构

    com.yunpower
    ├── yunpower-ui                         // 前端UI界面
    ├── yunpower-diagram-ui                 // 接线图UI界面
    ├── yunpower-gateway                    // 网关模块 [8080]
    ├── yunpower-auth                       // 认证中心 [9200]
    ├── yunpower-api                        // 接口模块
    │       └── yunpower-api-system         // 系统接口
    ├── yunpower-common                     // 通用模块
    │       └── yunpower-common-core        // 核心模块
    │       └── yunpower-common-datascope   // 权限范围
    │       └── yunpower-common-datasource  // 多数据源
    │       └── yunpower-common-log         // 日志记录
    │       └── yunpower-common-redis       // 缓存服务
    │       └── yunpower-common-seata       // 分布式事务
    │       └── yunpower-common-security    // 安全模块
    │       └── yunpower-common-sensitive   // 数据脱敏
    │       └── yunpower-common-swagger     // 系统接口
    ├── yunpower-modules                    // 业务模块
    │       └── yunpower-system             // 系统模块 [9201]
    │       └── yunpower-job                // 定时任务 [9203]
    │       └── yunpower-datav              // 数据服务 [9204]
    │       └── yunpower-file               // 文件服务 [9300]
    ├── yunpower-visual                     // 图形化管理模块
    │       └── yunpower-visual-monitor     // 监控中心 [9100]
    ├──pom.xml                            // 公共依赖
